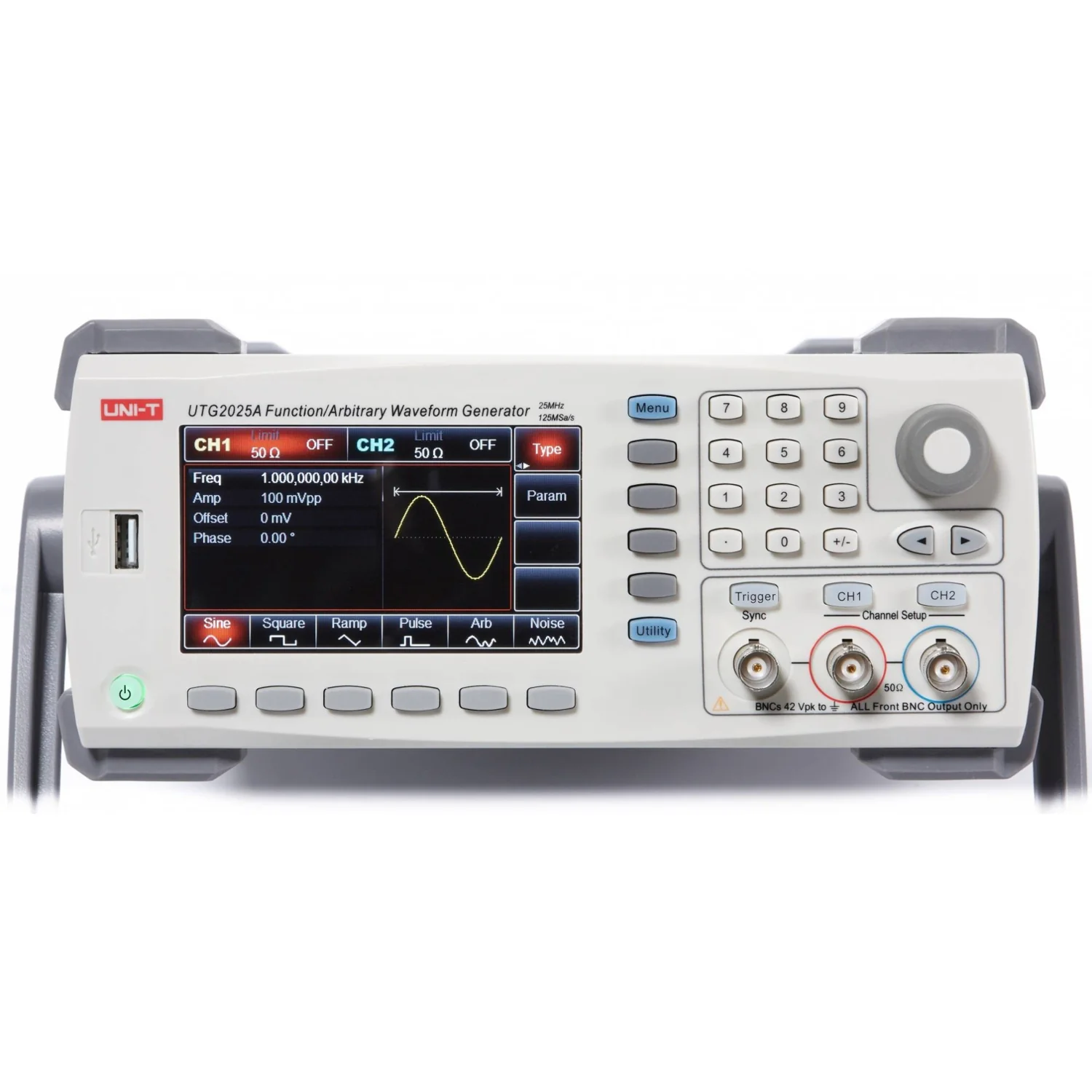

Uni-T UTG2025A Zweikanal-Wellenformgenerator

Der Uni-T UTG2025A ist ein kostengünstiger, leistungsstarker, multifunktionaler Zweikanal-Wellenformgenerator, der die direkte digitale Synthesetechnologie (DDS) nutzt, um genaue und stabile Wellenformen mit einer Auflösung von bis zu 1 μHz zu erzeugen. Der Generator kann genaue, stabile und verzerrungsarme Ausgangssignale erzeugen, die hochfrequente Wellenformen liefern. Die komfortable Benutzeroberfläche, die hervorragende technische Leistung und die benutzerfreundliche grafische Darstellung helfen dem Benutzer, seine Aufgaben schnell zu erledigen.

FREQUENZKENNGRÖSSEN
Sinusspannung: 1 µHz ~ 10 MHz
Delta: 1 µHz ~ 5 MHz
Puls: 1 uHz ~ 5 MHz
Rampe: 1 Hz ~ 400 kHz
DC: ± 5 V (50 Ohm), ± 10 V (hochohmig)
Zufallswellenformen: 1 µHz ~ 2 MHz

Spezifikation:
Spezifikation:
- Analoge Bandbreite: 25 MHz
- Anzahl der Kanäle: 2
- Abtastrate: 125 MS/s
- Generierte Wellenformen: Sinus, Rechteck, Steigung, Impuls, Rauschen, DC, Arbiträr
- Betriebsarten: aktiver/inaktiver Ausgang, kontinuierlich, moduliert, Sweep, Burst
- Modulationsarten: AM, FM, PM, ASK, FSK, PSK, PWM
- Das UTG2025A hat keinen LAN-Anschluss
- Das Gerät arbeitet mit einem USB FAT 16 oder FAT 32 Gerät mit einer maximalen Kapazität von 32GB
- Stromversorgung: 100 V~240 V AC rms, 50/60 Hz
- Display: 4.3 TFT LCD (480x272 px)
- Abmessungen: 265x110x320 mm
- Gewicht: 3,2 kg
- Zubehör: Netzkabel, USB-Kabel, 2x BNC-Kabel
FREQUENZKENNGRÖSSEN:
- Sinus: 1 µHz~25 MHz
- Rechteck/Puls: 1 µHz~5 MHz
- Rampe: 1 µHz~400 kHz
- Rauschwellenformen (-3 dB): 25 MHz-Band
- Auflösung: 1 µHz
- Genauigkeit: ±0,5 ppm (25oC)
Arbiträre Wellenformen:
- Frequenzbereich: 1 µHz~5 MHz
- Aufzeichnungslänge: 8 ~ 8 Mpts
- Vertikale Auflösung: 14 Bit

Das Set beinhaltet:
- Uni-T UTG2025A Generator
- Netzkabel, USB-Kabel, 2x BNC-Kabel
- Benutzerhandbuch
- Herstellerverpackung

- 60 MHz (oder 25 MHz) Sinuswellenausgang mit einer Auflösung von 1 μHz über den gesamten Frequenzbereich
- 25 MHz (oder 5 MHz) Pulswellenform, Anstiegs- und Abfallzeit sowie Füllfaktor einstellbar
- 250 Msa/s (oder 125 Msa/s) Abtastrate und 14 Bit vertikale Auflösung
- 6-Bit-Hochpräzisionsfrequenzzähler, Kompatibel mit TTL-Pegel
- Zwei völlig unabhängige, standardmäßig konfigurierte Kanäle
- 1M (oder 8K) nichtflüchtiger Speicher zur Speicherung digitaler Arbiträrwellenformen von 48
- Modulationsarten: AM, FM, PM, ASK, FSK, PSK, PWM
- Vollständige PC-Software
- Hochauflösendes 4,3-Zoll-TFT-Farb-Flüssigkristalldisplay
- Standard-USB-Host-, USB-Geräte-Konfigurationsschnittstelle
- Zwei Kanäle, die getrennt oder gleichzeitig betrieben werden können, mit interner/externer Modulation und interner, externer und manueller Triggerung
- Ausgestattet mit Sweep- und Burst-Funktionen
- Ausgestattet mit benutzerfreundlicher Multifunktionstaste und numerischer Tastatur
